اگه میخوای براساس دربی و فشار خاصی مونوپمپ رو تهیه کنی ! این صفحه برای تو ساخته شده !
هر جدول براساس سایز ورودی پمپ جدا شده است، کافی در هر سایز عدد دبی یا فشار مورد نظر را وارد نمایید تا مدل مورد نظر انتخاب شود.
مدل های یک اینچ
| مدل پمپ | نوع پمپ | خروجی پمپ | فشار پمپ | دبی پمپ | شروع قیمت حدودی از |
|---|---|---|---|---|---|
| AF1 | کوبله مستقیم | 1/2 اینچ | 8 | 150 | 82.000.000 تومان |
| AF1/8 | کوبله مستقیم | 1/2 اینچ | 10 | 30 | 82.000.000 تومان |
| AF2 | کوبله مستقیم | 1/2 اینچ | 4 | 500 | 82.000.000 تومان |
| AF1 | فولی تسمه | 1/2 اینچ | 8 | 250 | 70.000.000 تومان |
| AF1/8 | فولی تسمه | 1/2 اینچ | 10 | 300 | 70.000.000 تومان |
| AF2 | فولی تسمه | 1/2 اینچ | 4 | 500 | 70.000.000 تومان |
مدل های 1/2 1 اینچ
| مدل پمپ | نوع پمپ | خروجی پمپ | فشار پمپ | دبی پمپ |
|---|---|---|---|---|
| AF3 | کوبله مستقیم | 1/4 1 اینچ | 3 | 1500 |
| AF4 | کوبله مستقیم | 1/4 1 اینچ | 6 | 1500 |
| AF5 | کوبله مستقیم | 1/4 1 اینچ | 22 | 3200 |
| AF6 | کوبله مستقیم | 1/4 1 اینچ | 5 | 3000 |
| AF7 | کوبله مستقیم | 1/4 1 اینچ | 10 | 3000 |
| AF3 | فولی تسمه | 1/4 1 اینچ | 3 | 1500 |
| AF4 | فولی تسمه | 1/4 1 اینچ | 6 | 1500 |
| AF5 | فولی تسمه | 1/4 1 اینچ | 22 | 2000 |
| AF6 | فولی تسمه | 1/4 1 اینچ | 5 | 3000 |
| AF7 | فولی تسمه | 1/4 1 اینچ | 8 | 3000 |
مدل های 2 اینچ
| مدل پمپ | نوع پمپ | خروجی پمپ | فشار پمپ | دبی پمپ |
|---|---|---|---|---|
| AF8 | کوبله مستقیم | 2 اینچ | 6 | 6000 |
| AF9 | کوبله مستقیم | 2 اینچ | 8 | 10000 |
| AF10 | کوبله مستقیم | 2 اینچ | 16 | 6000 |
| AF11 | کوبله مستقیم | 2 اینچ | 12 | 12000 |
| AF12 | کوبله مستقیم | 2 اینچ | 18 | 12000 |
| AF8 | فولی تسمه | 2 اینچ | 6 | 6000 |
| AF9 | فولی تسمه | 2 اینچ | 8 | 8000 |
| AF10 | فولی تسمه | 2 اینچ | 16 | 8000 |
| AF11 | فولی تسمه | 2 اینچ | 12 | 12000 |
| AF12 | فولی تسمه | 2 اینچ | 16 | 12000 |
| AF23 | کوبله مستقیم | 2 اینچ | 45 | 12000 |
| AF21 | کوبله مستقیم | 2 اینچ | 50 | 2500 |
مدل های 1/2 2 اینچ
| مدل پمپ | نوع پمپ | خروجی پمپ | فشار پمپ | دبی پمپ |
|---|---|---|---|---|
| AF13 - بتنی | کوبله مستقیم | 1/2 2 اینچ | 8 | 18000 |
| AF14 | کوبله مستقیم | 1/2 2 اینچ | 16 | 18000 |
| AF15 | کوبله مستقیم | 1/2 2 اینچ | 10 | 18000 |
| AF16 | کوبله مستقیم | 1/2 2 اینچ | 16 | 18000 |
| AF13 - بتنی | فولی تسمه | 1/2 2 اینچ | 8 | 18000 |
| AF14 | فولی تسمه | 1/2 2 اینچ | 16 | 18000 |
| AF15 | فولی تسمه | 1/2 2 اینچ | 10 | 18000 |
| AF16 | فولی تسمه | 1/2 2 اینچ | 16 | 18000 |
مدل های 6 اینچ
| مدل پمپ | نوع پمپ | خروجی پمپ | فشار پمپ | دبی پمپ |
|---|---|---|---|---|
| AF17 | فولی تسمه | 4 اینچ | 10 | 28000 |
| AF18 | فولی تسمه | 4 اینچ | 8 | 22000 |
| AF17 | کوبله مستقیم | 4 اینچ | 10 | 35000 |
| AF18 | کوبله مستقیم | 4 اینچ | 8 | 22000 |
| بتنی | کوبله مستقیم | 2 اینچ | 8 | 22000 |
| AF19 | کوبله مستقیم | 4 اینچ | 14 | 22000 |
| AF20 | کوبله مستقیم | 5 اینچ | 18 | 55000 |
| AF22 | کوبله مستقیم | 4 اینچ | 10 | 60000 |
| AF24 | کوبله مستقیم | 6 اینچ | 16 | 80000 |
مدل های تخلیه بشکه و بتنی
| نوع پمپ | ورودی پمپ | خروجی پمپ | فشار پمپ | دبی پمپ |
|---|---|---|---|---|
| کوبله مستقیم | 5 اینچ | 2 اینچ | 8 | 18000 |
| کوبله مستقیم | 6 اینچ | 2 اینچ | 7 | 22000 |
| کوبله مستقیم - تخلیه بشکه | 3 اینچ | 2 اینچ | 8 | 8000 |
| کوبله مستقیم - تخلیه بشکه | 2 اینچ | 1/2 1 اینچ | 3 | 2000 |
| کوبله مستقیم - تخلیه بشکه | 3 اینچ | 2 اینچ | 5 | 9000 |

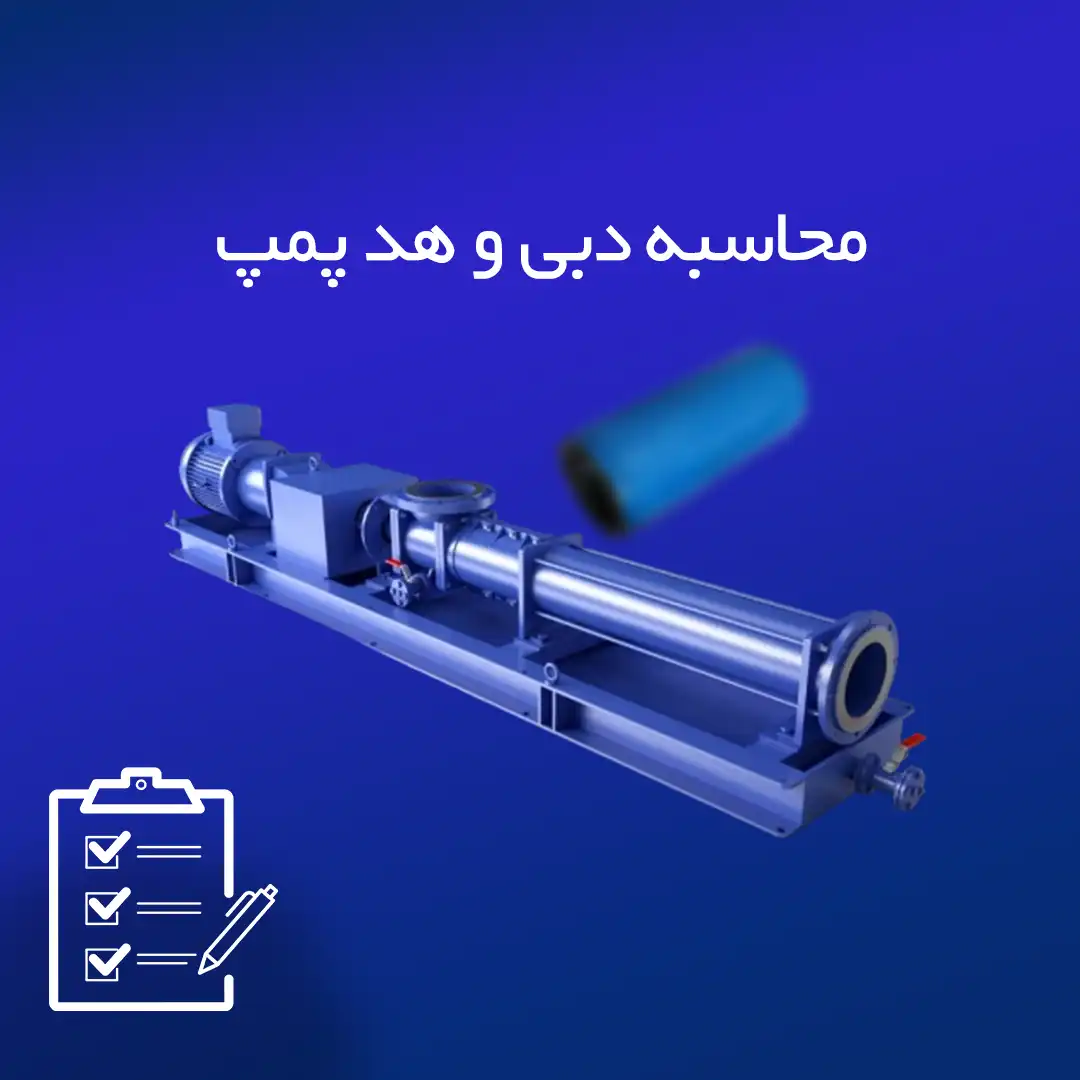

برای انتخاب و استفاده صحیح از یک پمپ، دو پارامتر اصلی یعنی دبی (Flow Rate) و هد (Head) اهمیت زیادی دارند. این دو عامل تعیین میکنند که پمپ تا چه میزان میتواند سیال را جابهجا کند و چه ارتفاعی را پوشش دهد. در این مقاله، به زبان ساده فرمولها، مثالها و نکات کاربردی برای محاسبه دبی و هد پمپ را بررسی میکنیم.
دبی پمپ چیست و چگونه محاسبه میشود؟
دبی پمپ میزان حجمی از سیال است که پمپ در یک بازه زمانی مشخص جابهجا میکند.
فرمول محاسبه دبی
Q=VtQ = \frac{V}{t}
Q = دبی پمپ (لیتر بر دقیقه یا متر مکعب بر ساعت)
V = حجم سیال منتقلشده (لیتر یا متر مکعب)
t = زمان انتقال (دقیقه یا ساعت)
مثال عددی
فرض کنید حجم آب انتقالی شما 100 لیتر و زمان جابهجایی آن 5 دقیقه باشد:
Q=1005=20 لیتر بر دقیقهQ = \frac{100}{5} = 20 \ \text{لیتر بر دقیقه}
این یعنی پمپ شما در هر دقیقه ۲۰ لیتر آب را پمپاژ میکند.
هد پمپ چیست و چگونه محاسبه میشود؟
هد پمپ ارتفاعی است که پمپ میتواند مایع را از نقطه مکش تا نقطه تخلیه بالا ببرد.
فرمول محاسبه هد
H=pρ×gH = \frac{p}{\rho \times g}
H = هد پمپ (متر)
p = فشار پمپ (پاسکال)
ρ = چگالی سیال (کیلوگرم بر متر مکعب)
g = شتاب گرانش (9.81 متر بر ثانیه²)
مثال عددی
اگر فشار خروجی پمپ شما 200,000 پاسکال باشد و چگالی سیال برابر با 1000 kg/m³ (آب)، آنگاه:
H=2000001000×9.81≈20.38 مترH = \frac{200000}{1000 \times 9.81} \approx 20.38 \ \text{متر}
یعنی این پمپ میتواند آب را حدود ۲۰ متر به بالا پمپاژ کند.
عوامل مؤثر بر دبی و هد پمپ
نوع پمپ – مونو پمپ، سانتریفیوژ، دیافراگمی و…
سرعت چرخش (RPM) – افزایش سرعت باعث بالا رفتن دبی و هد میشود.
اندازه پروانه یا روتور – پروانه بزرگتر، دبی و هد بیشتر.
ویسکوزیته سیال – هرچه غلظت بیشتر باشد، دبی و هد کاهش مییابد.
ارتفاع سرریز یا اختلاف سطح – هرچه ارتفاع انتقال بیشتر باشد، هد خروجی کمتر خواهد شد.
مقایسه هد و دبی در انواع پمپها
| نوع پمپ | مناسب برای | دبی معمولی | هد معمولی |
|---|---|---|---|
| مونو پمپ | سیالات غلیظ و حاوی ذرات | متوسط تا بالا | بالا |
| سانتریفیوژ | آب و سیالات رقیق | بالا | متوسط |
| دیافراگمی | مواد شیمیایی و خورنده | متوسط | متوسط |
سؤالات متداول (FAQ)
۱. دبی پمپ چیست؟
میزان حجم سیالی که پمپ در یک زمان مشخص جابهجا میکند.
۲. رابطه هد و فشار چیست؟
هد در واقع تبدیل فشار خروجی پمپ به ارتفاع قابل پمپاژ سیال است.
۳. چه عواملی باعث کاهش هد میشود؟
افزایش طول لوله، زبری دیواره لوله، اتصالات زیاد و ویسکوزیته بالا.
